Menggunakan.id Kabel LAN merupakan salah satu cara untuk menghubungkan berbagai perangkat dalam , seperti komputer, router, switch, dan sebagainya. Kabel LAN terdiri dari kabel UTP (Unshielded Twisted Pair) yang memiliki delapan helai kabel kecil berwarna-warni. Dan karena warna-warna tersebut, tidak semua orang tahu bagaimana .

Warna-warna kabel LAN ini memiliki peranan dan fungsi tertentu dalam proses pengiriman dan penerimaan data. Dan seperti yang sudah dikatakan di atas, tidak bisa sembarang memasang warna-warna kabel LAN ini. Ada aturan tertentu mengenai urutan kabel LAN yang harus dipatuhi agar jaringan bisa berfungsi dengan baik. Urutan warna kabel LAN juga tergantung pada jenis kabel LAN yang dipakai, yaitu straight atau cross.

Urutan Kabel LAN yang Benar dan Fungsinya

Jenis Kabel LAN: Straight dan Cross

Kabel straight adalah kabel LAN yang memiliki urutan warna kabel yang sama di kedua ujung kabel. Kabel straight biasanya dipakai untuk menghubungkan perangkat yang berbeda jenis, seperti komputer dengan switch, switch dengan router, atau router dengan modem.

Baca juga :  3 Cara Memasang VoIP adalah dan Pengertiannya

Kabel cross merupakan urutan kabel LAN yang memiliki urutan warna kabel yang berbeda di kedua ujung kabel. Kabel cross biasanya dipakai untuk menghubungkan perangkat yang sama jenis, seperti komputer dengan komputer, switch dengan switch, atau router dengan router.

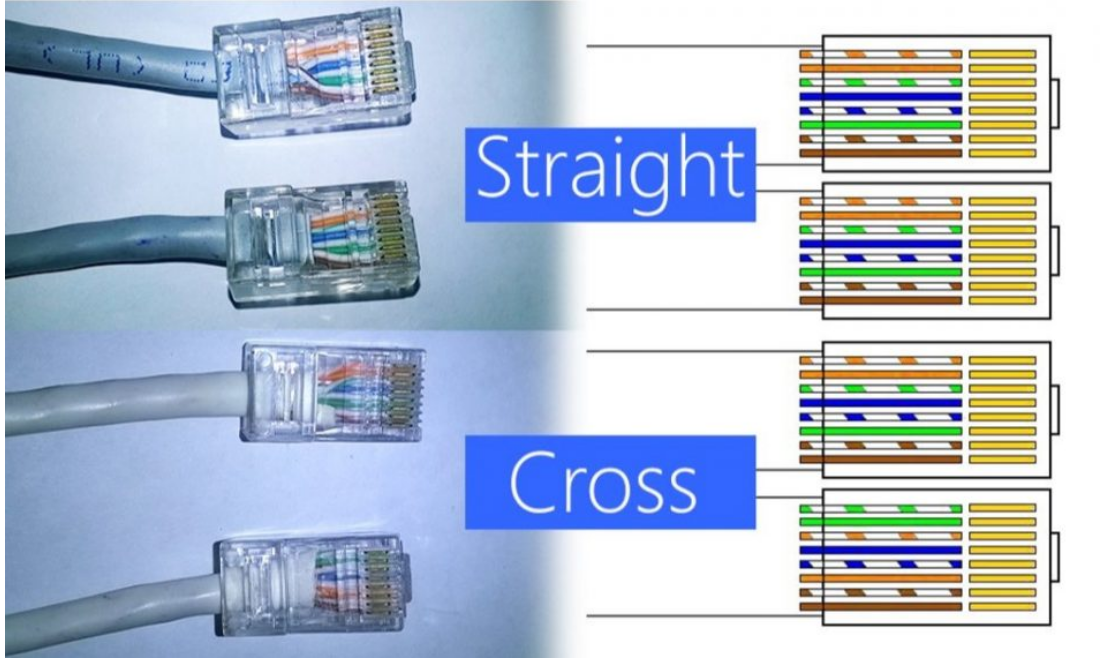

Urutan Warna Kabel LAN untuk Straight dan Cross

Ini dia urutan kabel LAN untuk straight dan cross yang perlu kamu ketahui:

1. Kabel Straight

Urutan warna kabel LAN untuk straight adalah sebagai berikut:

  • Putih-Orange
  • Orange
  • Putih-Hijau
  • Biru
  • Putih-Biru
  • Hijau
  • Putih-Cokelat
  • Cokelat

Urutan warna kabel LAN untuk straight harus sama di kedua ujung kabel.

2. Kabel Cross

Urutan warna kabel LAN untuk cross adalah sebagai berikut:

Ujung 1
  • Putih-Orange
  • Orange
  • Putih-Hijau
  • Biru
  • Putih-Biru
  • Hijau
  • Putih-Cokelat
  • Cokelat
Ujung 2
  • Putih-Hijau
  • Hijau
  • Putih-Orange
  • Biru
  • Putih-Biru
  • Orange
  • Putih-Cokelat
  • Cokelat

Urutan kabel LAN untuk cross harus berbeda di kedua ujung kabel. Perbedaannya adalah dengan menukar posisi nomor 1 dan 3 serta nomor 2 dan 6.

Baca juga :  Cisco ISE (Identity Service Engine) : Pengertian

Fungsi Warna Kabel LAN dalam Pengiriman dan Penerimaan Data

Warna-warna kabel LAN memiliki fungsi masing-masing dalam proses pengiriman dan penerimaan data. Berikut ini adalah fungsi warna urutan kabel LAN sesuai dengan nomor urutannya:

  • Nomor 1 dan 2: Media pengirim paket data
  • Nomor 3 dan 6: Media penerima paket data
  • Nomor 4 dan 5: Media pengirim paket suara
  • Nomor 7 dan 8: Media pengirim tegangan DC

Hanya empat warna kabel LAN yang berperan sebagai media pengirim dan penerima data, yaitu putih-orange, orange, putih-hijau, dan hijau. Warna kabel lainnya berperan sebagai media pengirim paket suara atau tegangan DC.

Kelebihan Menggunakan Kabel LAN sebagai Media Transmisi Jaringan

Menggunakan kabel LAN sebagai media transmisi jaringan memiliki beberapa kelebihan, antara lain:

  • Harganya terjangkau dan mudah didapat
  • Mudah dipasang dan disesuaikan dengan kebutuhan
  • Dapat mengirim data dengan kecepatan tinggi, hingga 100 Mbps
  • Dapat menghindari gangguan elektromagnetik dari luar

Demikian artikel tentang urutan kabel lan yang benar dan fungsinya. Semoga bermanfaat dan membantu bagi kamu semua. Jika memiliki kritik atau saran silakan tulis di kolom komentar yang ada dibawah ini. Terima kasih.
