Materi CCNP – Intervlan Routing

No comments
CCNP
CCNP

Menggunakan.id – “CCNP membawa kita ke dalam dunia yang canggih, di mana pengelolaan lalu lintas data antar menjadi krusial. Dalam konteks ini, pemahaman mendalam tentang Intervlan Routing menjadi fondasi utama. Mari eksplorasi konsep ini untuk memahami bagaimana informasi dapat berpindah dengan lancar antar jaringan virtual, membuka pintu bagi kemungkinan koneksi yang optimal.”

Selanjutnya, mari terangkan apa itu Intervlan Routing:

“Intervlan Routing merujuk pada proses mengizinkan perpindahan data antara VLAN yang berbeda dalam suatu jaringan. Dengan kata lain, ketika perangkat dari VLAN satu perlu berkomunikasi dengan perangkat dari VLAN lain, Intervlan Routing memungkinkan terjadinya pertukaran informasi. Ini menjadi esensial dalam mengoptimalkan kinerja jaringan, mengizinkan isolasi trafik, dan memberikan kontrol yang lebih baik terhadap aliran data di dalam lingkungan yang kompleks dan tersegmentasi.”

Dalam konteks blog ini yang merupakan kelanjutan, saya hanya melakukan konfigurasi yang terkait dengan topik blog saat ini. Jika teman-teman tertarik untuk melihat konfigurasi sebelumnya atau blog sebelumnya mengenai pembelajaran CCNP, dapat dicek melalui tautan yang tersedia di bawah:



Baca juga :  Apa Perbedaan dari Kabel UTP dengan Coaxial ?

=

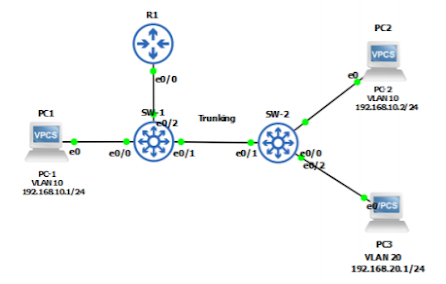

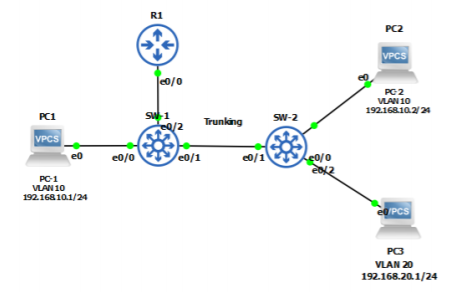

intervlan%2Btopologi





SW-1

SW-KANAN(config)#vlan 20

SW-KANAN(config-vlan)#name CAPEK_BIKINBLOG

SW-KANAN(config-vlan)#exit

SW-KANAN(config)#

SW-KANAN(config)#int e0/2

SW-KANAN(config-if)#sw mo acc

SW-KANAN(config-if)#sw acc vlan 20

SW-KANAN(config-if)#exit

SW-KANAN(config)#

SW-KANAN(config)#int e0/1

SW-KANAN(config-if)#sw tru allow vlan 20



SW-KANAN(config-if)#

SW-1

SW-KIRI(config)#int e0/2

SW-KIRI(config-if)#swi tr encap dot1q

SW-KIRI(config-if)#sw mode tru

SW-KIRI(config-if)#sw tru allow vlan 10,20

SW-KIRI(config-if)#exit

SW-KIRI(config)#

SW-KIRI(config)#int e0/1

SW-KIRI(config-if)#sw tr allow vlan 20

Sekarang kita config di R1, untuk gateway vlan nya gais

R1

R1-TKJB(config)#int e0/0

R1-TKJB(config-if)#no sh

R1-TKJB(config-if)#duplex full

R1-TKJB(config-if)#exit

R1-TKJB(config)#

R1-TKJB(config)#int e0/0.10

R1-TKJB(config-subif)#encapsulation dot1q 10

R1-TKJB(config-subif)# add 192.168.10.254 255.255.255.0

R1-TKJB(config-subif)#exit

R1-TKJB(config)#

R1-TKJB(config)#int f0/0.20

R1-TKJB(config-subif)#encaps

R1-TKJB(config-subif)#encapsulation dot1Q 20

R1-TKJB(config-subif)#ip add 192.168.20.254 255.255.255.0

R1-TKJB(config-subif)#exit



R1-TKJB(config)#

Nah sekarang tinggal ping dahh, 100% bisa

Secara singkat, intervlan routing berperan memungkinkan komunikasi antar VLAN yang berbeda. Hal ini diperlukan karena secara default, meskipun memiliki alamat IP dalam satu segmen, VLAN yang berbeda tidak dapat berkomunikasi satu sama lain. Hal ini disebabkan switch menganggapnya sebagai dua LAN terpisah.
